Großes Mischpult

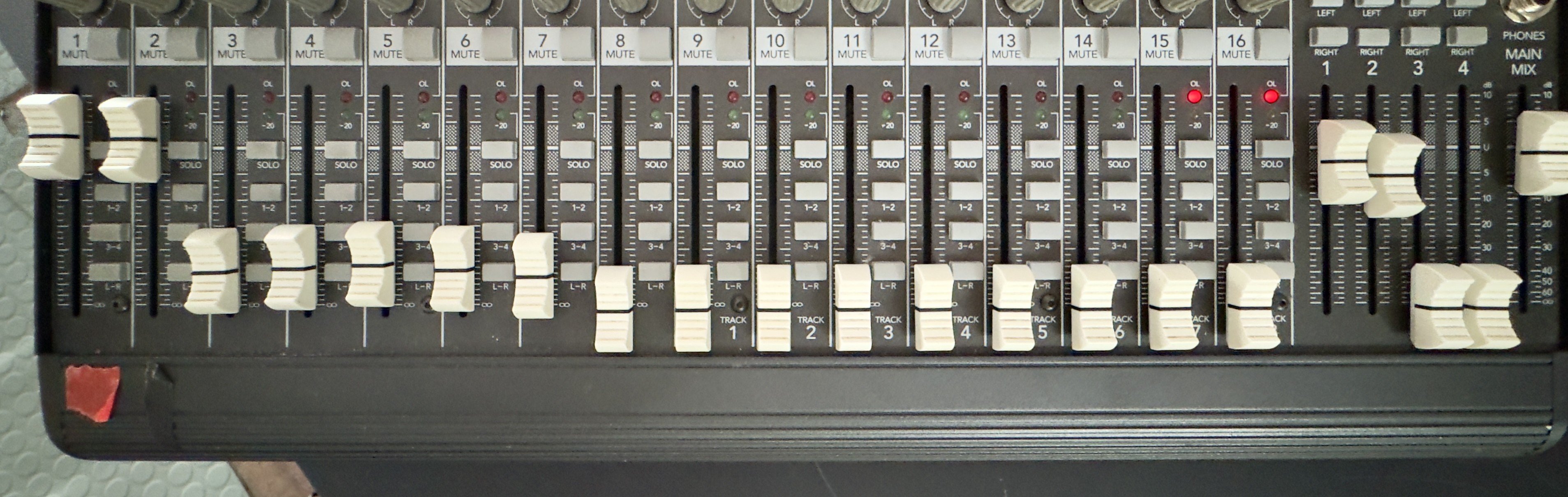

Unser großes Mischpult besitzt insgesamt 16 Kanäle, die im folgenden Bild zu sehen sind:

​

Mikrofone

Die beiden Funkmikrofone sind fest den ersten beiden Kanälen zugeordnet:

• Kanal 1 → Rotes Mikrofon (mit rotem Tape markiert)
• Kanal 2 → Schwarzes Mikrofon (ebenfalls markiert)

​

Fehlerbehebung

Falls das Mischpult nicht korrekt funktioniert oder kein Ton zu hören ist, sollten die folgenden Punkte überprüft werden.

​

1. Mikrofon-Regler prüfen

Die Regler von Kanal 1 und 2 sollten ungefähr auf Höhe des Solo-Knopfes stehen. Außerdem dürfen die Kanäle nicht stummgeschaltet sein.

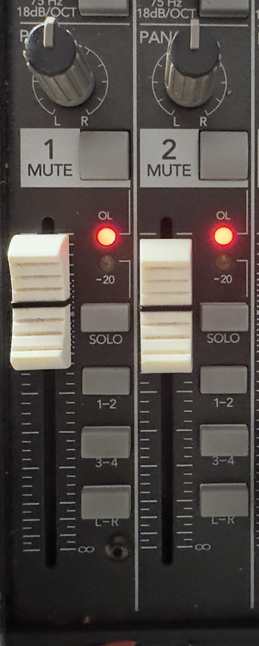

Eine aktive Stummschaltung erkennt man an der roten Lampe neben dem Regler. Beispiel: Beide Kanäle sind auf Mute.

---

​

2. Routing prüfen

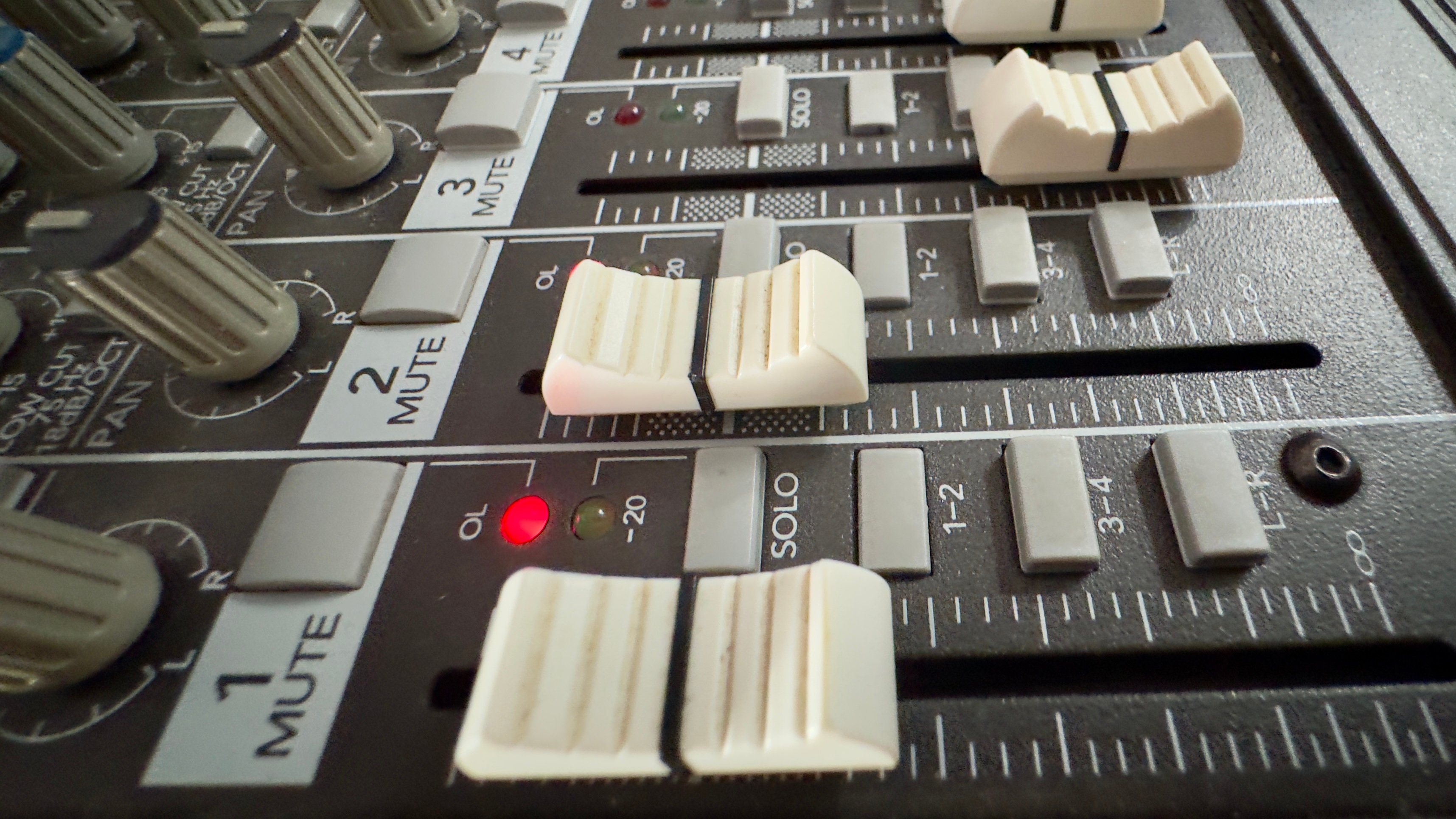

Bei beiden Mikrofon-Kanälen sollte ausschließlich der Knopf 1-2 gedrückt sein.
Alle anderen Routing-Knöpfe sollten nicht gedrückt sein. Beispiel:

---

​

3. Output-Einstellungen prüfen

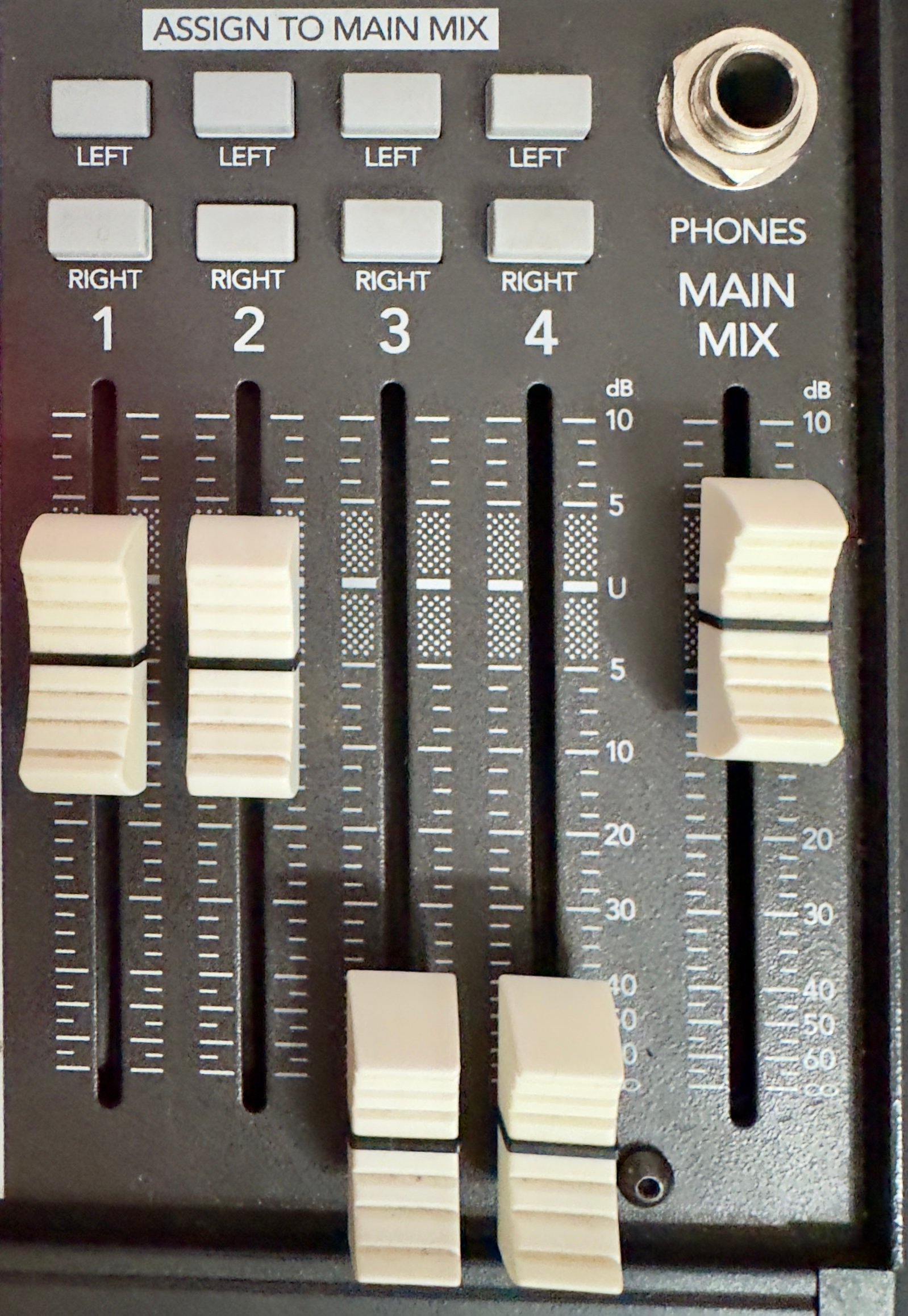

Die Output-Regler unten rechts am Mischpult sollten wie im folgenden Bild eingestellt sein:

---

​

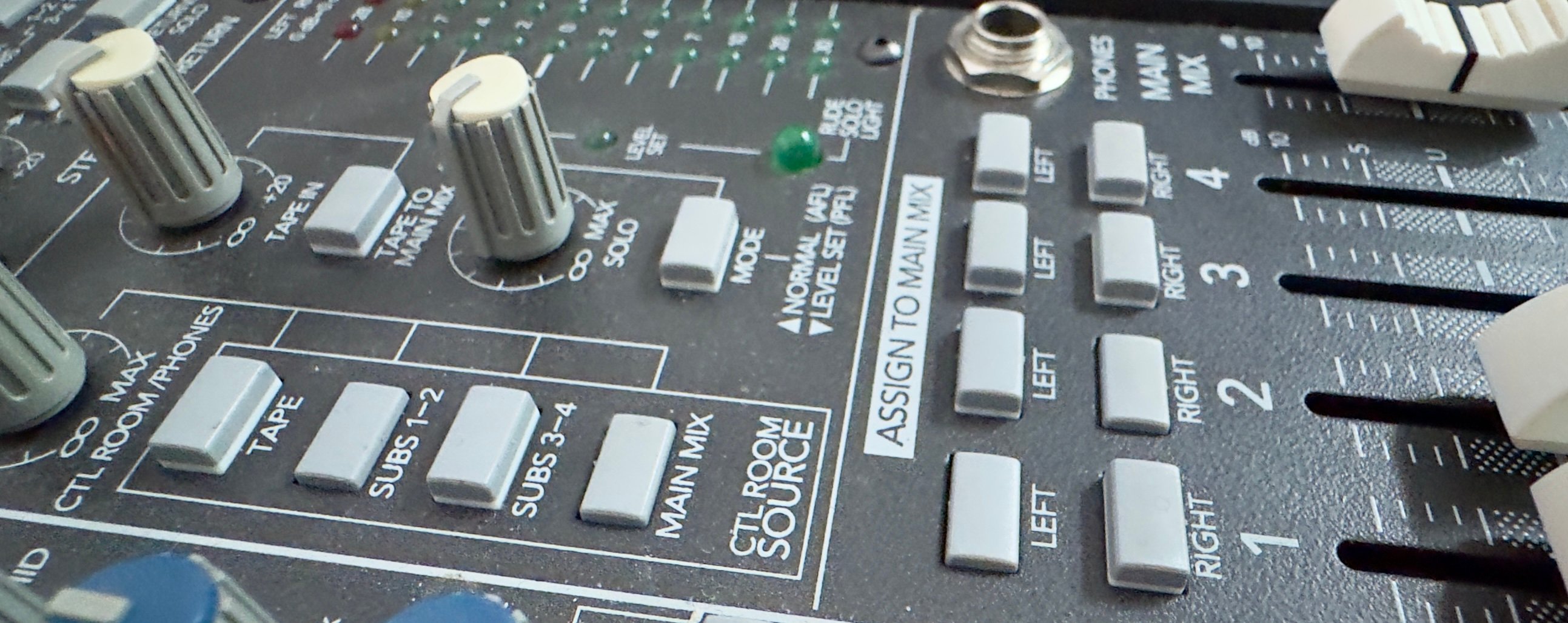

4. Left-/Right-Zuweisung prüfen

• Bei Kanal 1 sollte der Knopf Left gedrückt sein.
• Bei Kanal 2 sollte der Knopf Right gedrückt sein.
• Zusätzlich sollte der Knopf Main Mix über dem Left-Knopf von Kanal 1 aktiviert sein.

Beispiel:

​

Bluetooth- und Beamer-Audio

Falls Audio über Bluetooth oder über den Beamer ausgegeben werden soll, müssen zusätzlich die Kanäle 15 und 16 korrekt eingestellt sein.

​

Kanäle 15 und 16 prüfen

​

1. Lautstärke

Die Regler von Kanal 15 und 16 sollten ungefähr auf Höhe des Solo-Knopfes stehen.

​

2. Routing

Bei beiden Kanälen sollte der Knopf 1-2 gedrückt sein.

​

3. Mute prüfen

Die Kanäle dürfen nicht stummgeschaltet sein.

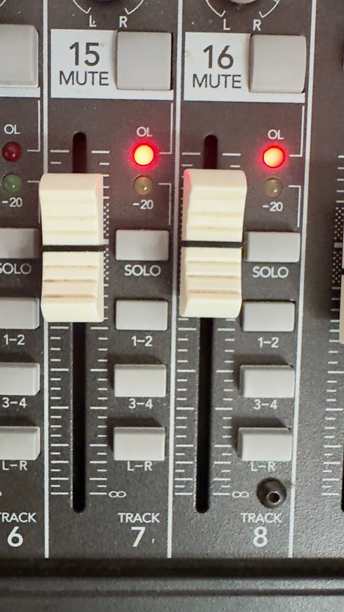

Leuchtet die rote Lampe, ist Mute aktiviert. Beispiel: Kanal ist stummgeschaltet.

​

Mikrofon-Einstellungen

Die genauere Konfiguration der Mikrofon Kanäle ist hier zu finden.
