Strom

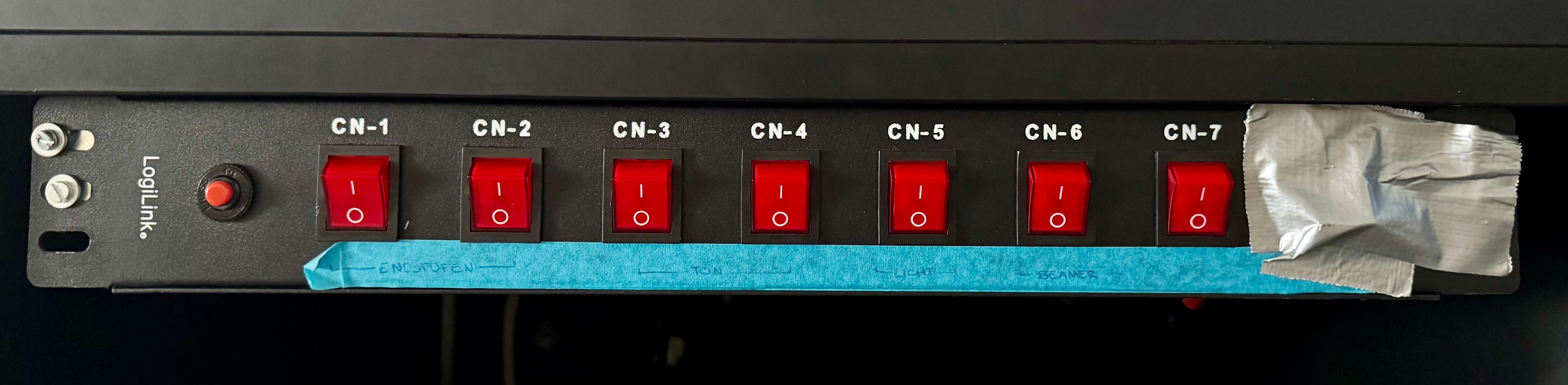

An der linken Seite unseres Techniktisches befindet sich eine Steckleiste mit acht Anschlüssen. Je nach Einsatz müssen unterschiedliche Schalter aktiviert werden.

​


​

Belegung

1. Verstärker Seitenboxen
2. Verstärker Centerbox
3. Mikrofon-Empfänger
4. Mischpult (Mischpult, Bluetooth Empfänger)
5. Licht
6. Beamer (Apple TV, HDMI Splitter, HDBaseT Sender)
7. Frei (z. B. für Laptops oder andere Geräte)
8. Netzwerk- und Management Technik (abgeklebt - nicht ausschalten)

​

Häufige Szenarien

​

Nur Musik über Bluetooth

Benötigt werden:

• 1 - Verstärker Seitenboxen
• 2 - Verstärker Centerbox
• 4 - Mischpult

​

Musik + Mikrofone

Benötigt werden:

• 1 - Verstärker Seitenboxen
• 2 - Verstärker Centerbox
• 3 - Mikrofon-Empfänger
• 4 - Mischpult

​

Beamer verwenden

Zusätzlich einschalten:

• 6 - Beamer

Dadurch starten automatisch das Apple TV sowie die weiteren benötigten Geräte.

​

Audio vom Apple TV über die Aula-Lautsprecher

Zusätzlich zu Punkt 5 müssen auch folgende Anschlüsse aktiv sein:

• 1 - Verstärker Seitenboxen
• 2 - Verstärker Centerbox
• 4 - Mischpult
• 6 - Beamer

​

Mischpult

Alle Einstellungen und Anleitungen zum Mischpult befinden sich in den Mischpult-Guides.
